型號含義

正常工作條件

● 周圍空氣溫度：-40℃~+70℃，且24h平均值不超過+35℃，正常使用環境溫度范圍：-5℃~+40℃；用于-40℃~-5℃環境溫度下的工作條件，在訂貨時須向本廠申明；環境溫度高于+40℃時，需降容使用，降容系數見表3。
● 海拔：安裝地點海拔≤2000m。安裝海拔在2000m至5000m可特殊訂制，需降容使用，工作性能參照表4修正值。
● 大氣環境條件：在周圍空氣溫度為+40℃時，大氣相對濕度不超過50%。在較低的溫度下允許有較高的相對濕度，例如，+25℃時，大氣相對濕度可達90%。對于由于溫度變化產生的凝露應采取除濕或相應的措施。
● 污染等級：3級。
● 安裝類別：斷路器主電路及欠電壓脫扣器線圈、電源變壓器初級線圈安裝類別為IV；其余輔助電路、控制電路安裝類別為ll。
● 使用類別：B類。
● 安裝條件：斷路器應按本說明書的安裝要求安裝，斷路器的垂直傾斜度不超過5°，應安裝在無爆炸危險、無導電塵埃、無足以腐蝕金屬和破壞絕緣的環境條件下。

分類

● 按安裝方式分：固定式、抽屜式。
● 按操作方式分：電動操作、手動操作（檢修、維護用）。
● 按極數分：三極、四極。
● 脫扣器種類分：智能型過電流控制器、欠電壓瞬時（或延時）動作脫扣器、分勵脫扣器?！ぶ悄苄瓦^電流控制器功能分：H型（通訊型）、M型（普通型）兩種類型控制器，其功能如表1所示。

功能簡介
主要保護功能（控制器的功能出廠時已根據要求設定， 如須重新設定請與本公司聯系）
過載長延時反時限保護、 短路短延時定時限和反時限保護、 短路瞬時保護、 接地或剩余電流定時限和反時限保護、 N相保護、 斷相等原因引起的電流不平衡保護、 負載反時限監控等保護功能。

測量及運行監視
實時測量各項電網運行參數， 如：頻率、 功率因數、 有功功率等；實時指示運行狀態， 如：故障狀態、 報警狀態、 系統自診斷狀態、 E常運行狀態等。

查詢功能
運行參數查詢、 保護參數整定值查詢、 歷史故障記錄查詢、 自診斷故障信息查詢和電網測量參數查詢等功能。

參數整定功能
控制器面板上可直接整定以下保護參數：過載長延時保護的電流值和時間值、 短路短延時保護的反時限電流值、 定時限電流值和時間值、 瞬時保護的電流值、 負載監控的電流值和時間值、 N相保護設定值、 接地或剩余電流保護的電流值、 時間值和反時限系數、 電流不平衡率保護的不平衡率值及時間值、 諧波影響系數。
控制器面板上還可進行如下操作：系統時鐘調校（選擇了此功能后才有）， 整定所有編程器能整定的系統內部參數（不需要編程器， 但需要權限密碼）。

編程接口功能
提供與編程器的接口， 可修改一些特定參數， 如：信號輸出觸點的功能設定、 電壓測量的接線方式、 系統時鐘、 保護特性曲線、 熱記憶功能、 通訊地址、 通訊波特率等。

通訊組網功能（本功能僅H型的功能控制器具有）
控制器提供標準的RS485接口， 可用Modbus或P「ofibus-DP或DeviceNet協議實現數據傳送， 滿足不同監控系統的“四遙”要求。

試驗功能
試驗功能分瞬時脫扣模擬試驗和不脫扣 模擬試驗兩種：
( 1）瞬時脫扣模擬試驗：可對斷路器進行瞬時動作的脫節日試驗， 動作后可顯示斷路器的固有動作時間。
(2）不脫扣模擬試驗：選擇模擬試驗電流進行系統的不脫扣試驗， 試驗完成后交替顯示試驗電流和在該試驗電流下的系統延時動作時間及模擬試驗的故障類別。

自診斷功能
對控制器自身出現的一些故障進行診斷報警。

故障時鐘功能（可選）
用于記錄故障發生的時刻， 可記錄故障發生的軍、 月、 曰、 時、 分、 秒。（最多可記錄8次）

歷史數據記錄功能（可選）
用于記錄四相電流、 三相電壓、 頻率、 功率、 功率因數、 有功電度， 每隔半小時記錄一次， 可記錄三個月。

負載監控保護功能
負載監控是對斷路器的不同負載進行控制， 以盡量保證主要負載的供電。負載監控可用于預報警， 亦可用于控制支路負荷控制器可編程輸出兩個無源信號觸點用于負載監控。

MCR接通分斷及越限跳闡功能（可選）
接通分斷是指在斷路器閉合前電網巴處在故障狀態， 在合閘瞬間產生大于MCR設定值的電流， 控制器通過模擬電路以瞬時方式使斷路器分斷。此功能只在合閘瞬間（ 100ms內）起作用。
越限跳閘是指斷路器在正常運行時， 當短路電流超過一定值后（一般為斷路器的極限電流）， 控制器通過模擬電路以瞬時方式使斷路器分斷， 此功能不受瞬時設定值的影響。

遙控、 本地和設置位置的設置功能（本功能僅H型控制器具有）
控制器可對 “遙控” 、本地” 和 “設置” 三個狀態位置進行設置， 采用數字位置鎖形式， 通過特殊操作進行實現， 用于組網時將權限設定為“遙控” ，可通過上位機實現對控制器的囚遙操作。

M型與H型區別：

M型智能控制器和H型智能控制器在功能上的區別有兩點：
(1)M型控制器的功能表功能為可選擇項， 而H型控制器此功能為基本配置不需要另選。
(2)H型控制器有組網通訊功能和遙控、 本地和設置三位置的選擇功能， 而M型控制器則沒有。

通訊協議
內含Modbus-RTU，通過外接模塊可轉接到Profibus-DP或DeviceNet。

功能簡介
主要保護功能（控制器的功能出廠時已根據要求設定， 如須重新設定請與本公司聯系）
過載長延時反時限保護、 短路短延時定時限和反時限保護、 短路瞬時保護、 接地或剩余電流定時限和反時限保護、 N相保護、 斷相等原因引起的電流不平衡保護、 負載反時限監控等保護功能。

測量及運行監視
實時測量各項電網運行參數， 如：頻率、 功率因數、 有功功率等；實時指示運行狀態， 如：故障狀態、 報警狀態、 系統自診斷狀態、 E常運行狀態等。

查詢功能
運行參數查詢、 保護參數整定值查詢、 歷史故障記錄查詢、 自診斷故障信息查詢和電網測量參數查詢等功能。

參數整定功能
控制器面板上可直接整定以下保護參數：過載長延時保護的電流值和時間值、 短路短延時保護的反時限電流值、 定時限電流值和時間值、 瞬時保護的電流值、 負載監控的電流值和時間值、 N相保護設定值、 接地或剩余電流保護的電流值、 時間值和反時限系數、 電流不平衡率保護的不平衡率值及時間值、 諧波影響系數。
控制器面板上還可進行如下操作：系統時鐘調校（選擇了此功能后才有）， 整定所有編程器能整定的系統內部參數（不需要編程器， 但需要權限密碼）。

編程接口功能
提供與編程器的接口， 可修改一些特定參數， 如：信號輸出觸點的功能設定、 電壓測量的接線方式、 系統時鐘、 保護特性曲線、 熱記憶功能、 通訊地址、 通訊波特率等。

通訊組網功能（本功能僅H型的功能控制器具有）
控制器提供標準的RS485接口， 可用Modbus或P「ofibus-DP或DeviceNet協議實現數據傳送， 滿足不同監控系統的“四遙”要求。

試驗功能
試驗功能分瞬時脫扣模擬試驗和不脫扣 模擬試驗兩種：
( 1）瞬時脫扣模擬試驗：可對斷路器進行瞬時動作的脫節日試驗， 動作后可顯示斷路器的固有動作時間。
(2）不脫扣模擬試驗：選擇模擬試驗電流進行系統的不脫扣試驗， 試驗完成后交替顯示試驗電流和在該試驗電流下的系統延時動作時間及模擬試驗的故障類別。

自診斷功能
對控制器自身出現的一些故障進行診斷報警。

故障時鐘功能（可選）
用于記錄故障發生的時刻， 可記錄故障發生的軍、 月、 曰、 時、 分、 秒。（最多可記錄8次）

歷史數據記錄功能（可選）
用于記錄四相電流、 三相電壓、 頻率、 功率、 功率因數、 有功電度， 每隔半小時記錄一次， 可記錄三個月。

負載監控保護功能
負載監控是對斷路器的不同負載進行控制， 以盡量保證主要負載的供電。負載監控可用于預報警， 亦可用于控制支路負荷控制器可編程輸出兩個無源信號觸點用于負載監控。

MCR接通分斷及越限跳闡功能（可選）
接通分斷是指在斷路器閉合前電網巴處在故障狀態， 在合閘瞬間產生大于MCR設定值的電流， 控制器通過模擬電路以瞬時方式使斷路器分斷。此功能只在合閘瞬間（ 100ms內）起作用。
越限跳閘是指斷路器在正常運行時， 當短路電流超過一定值后（一般為斷路器的極限電流）， 控制器通過模擬電路以瞬時方式使斷路器分斷， 此功能不受瞬時設定值的影響。

遙控、 本地和設置位置的設置功能（本功能僅H型控制器具有）
控制器可對 “遙控” 、本地” 和 “設置” 三個狀態位置進行設置， 采用數字位置鎖形式， 通過特殊操作進行實現， 用于組網時將權限設定為“遙控” ，可通過上位機實現對控制器的囚遙操作。

M型與H型區別：

M型智能控制器和H型智能控制器在功能上的區別有兩點：
(1)M型控制器的功能表功能為可選擇項， 而H型控制器此功能為基本配置不需要另選。
(2)H型控制器有組網通訊功能和遙控、 本地和設置三位置的選擇功能， 而M型控制器則沒有。

通訊協議
內含Modbus-RTU，通過外接模塊可轉接到Profibus-DP或DeviceNet。

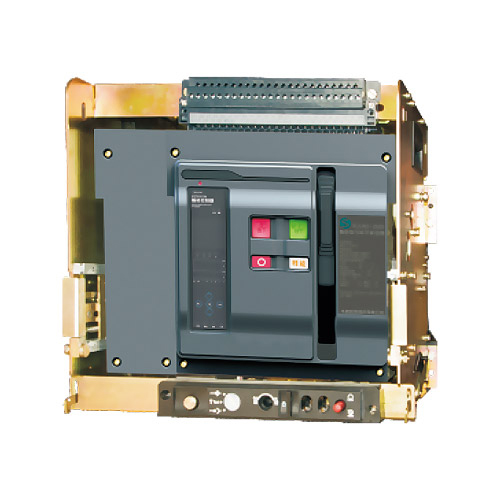

斷路器結構緊湊， 具有模塊化的特點。觸頭系統封閉在具有分隔結構的兩絕緣底板之間， 每相觸頭都被隔開形成一個個獨立小室， 智能型控制器、 操作機構、 手動和電動操作機構依次排在前面形成各自獨立的單元， 如其中 一單元故障， 可將該單元整體拆下更換。

二次回路接線圖

智能控制器接線

1＃、2# 輔助電源輸入。當輔助電源為直流時， 1＃為正端。
3#、4#、5＃：故障跳閘觸點輸出。觸點容量為AC380V、3A。
6#、7＃、8#、9＃：兩組斷路器狀態輔助觸點，觸點容量為AC380V、3A。若用戶提出6#、7?？奢敵龀ｉ]接點。
25#、26# 外接中性極或接地電流互感器輸入。

SB1：分勵按鈕（用戶自備）   X：合闡電碰鐵    Q：欠壓脫扣器或欠壓延時脫扣器
SB2：欠壓按鈕（用戶自備）   M：儲能電機   DF：輔助觸頭
SB3：合閘按鈕（用戶自備）   F ：分勵脫扣器   XT： 接線端子。

0：常開觸點   SA：電機微動開關   信號燈（用戶自備）
注： (1）若Q、F、X、M的控制電源電壓不同時分別接不同電源。
(2）端子33?？芍苯与娫矗ㄗ詣宇A(yù)儲能），也可串按常開按鈕后按鈕接電源（手控預儲能）。

智能控制器其他接線

10# : RS4自5通訊A端子（紅）遙調遙訊。
11# : RS485通訊B端子（綠）遙調遙訊。
12# : 過載預報警訊號輸出。
13# : 通訊遙控分勵跳閘輸出。
14# : 瞬時短延時脫扣訊號輸出或通訊遙控合閘輸出。
15# : 長延時脫拍訊號輸出或通訊遙控儲能合闡輸出。
16# : 接地（或接零｝故障脫扣訊號輸出。
17# : 卸負載1訊號輸出。
18# : 卸負載2訊號輸出。
19# : 訊號輸出公共線。
20# : 保護地線
21# : 電壓訊號N相。
22# : 電壓訊號A相。
23# : 電壓訊號B相。
24# : 壓訊號C相。
25#、26#：外接中性極或接地電流互感器輸入。

智能控制器其他接線

1＃、2＃：電源輸入。
10#: RS485通訊A端子（紅）。
11#: RS485通訊B端子（綠）。
12＃、13＃：負載1報警。
14＃、15＃：負載2報警。
16＃、17＃：分閘信號輸出。
18＃、19＃：合閘信號輸出。
20#: PE線。
21#: N輸入端。
22＃、23＃、24#:A、B、C三相電源輸入端。
ST-DP: DP協議模塊。
ST電源模塊IVz電源轉換器（可選件，非必選件）。
St201：控制器信號能量放大用（可選件。非必選件）。
注：
(1）虛線部分由用戶自行連接。
(2）帶輔助功能脫扣器的接線參照上圖。
(3）X: 380V/220V不經過電源模塊直接接入LN。

安裝
(1）安裝前先檢查斷路器的規格是否符合要求。
(2）安裝前先用500V兆歐表檢查斷路器絕緣電阻，在周圍介質溫度20±5℃和相對濕度50%～70%時應不小于10M Q，否則應烘干，待絕緣電阻達到要求后方可使用。
(3）斷路器安裝時，斷路器應居于垂直，并用M10螺釘固緊。抽屜式斷路器應先抽出斷路器，將抽屜座固緊后再將斷路器搖入抽屜座。
(4）安裝時對斷路器進行可靠的保護接地，接地處有明顯的接地標記，固定式斷路器應嚴格遵守安全區。
(5）斷路器安裝完畢并按有關接線圖接線后，在電路通電前（抽屜式斷路器置 試驗 位置），應進行下列操作試驗。
a.檢查欠電壓脫扣器、分勵脫扣器及釋能電磁鐵、電動貯能機構的額定電壓與所接電源是否相符，然后接通二次回路（欠電壓脫扣器必須通電，斷路器才能操作）。
b.檢查智能脫扣器復位按鈕是否復位，只有在復位按鈕置于復位位置，斷路器才能閉合。
c.上下搬動面板上的手柄七次后顯示 貯能 并昕到"咔嗒"一聲，即貯能結束，按動“I”按鈕或釋放電磁鐵通電，斷路器可靠閉合，搬動手柄可再次貯能。
d.如采用電動機操作貯能，則將電動機電源接遇，電動機通電至面板顯示"貯能"，并伴隨”咔嗒“一聲，貯能結束，電動機自動斷電，按動”I“按鈕或釋放電磁鐵通電，斷路器可靠閉合，同時電動機又通電貯能為下一次閉合做好準備。
e.斷路器閉合后，無論用欠電壓脫扣器，分勵脫扣器，面板上”0“按鈕或智能控制器的脫手日試驗按鈕均應使斷路器斷開。

智能型控制器的使用
( 1）控制器整定按動智能控制器”設定“鍵，依次顯示1Lc1-1Lc2-lg-tg-IR-tL1-Ii整定數據，如出廠設定的數據不能滿足用戶需要可自行按下面要求重新設定。
控制器長延時電流整定，按"清燈"鍵后，按"設定"鍵，直到長延時電流狀態指示燈亮，顯示長延時出廠電流整定值，根據
需要可在（0.4～1.0)1門范圍內整定，按"+""-" 鍵可使電流增大或減少，每按一次以≤2%間隔增減直到接近需要的電流為止，整定
完畢，按一次"貯能"鍵，貯能指示燈亮一次又熄滅，表示長延時電流整定值已貯存結束，原整定值自動消失。
控制器長延時時間整定，長延時電流整定結束后，再按一次"設定"鍵，長延時時間狀態指示燈亮，顯示長延時時間出廠電流整定值（1.5lr、動作時間整定值），按 "+""-"鍵，時間可增加或減少，每按一次時間增加或減少一倍，直到需要的時間為止。整定完畢，按一次"貯存"，貯存指示燈亮一次又熄火，表示長延時時間整定結束，原整定自動消失。短延時、瞬時、負載監控，接地保護動作值整定和動作時間整定方法與長延時相同，進行這些保護特性整定時，必須按動"設定"鍵，使其狀態指示燈的位置與整定參數一致，接地保護時間整定值在"OFF"位置表示故障狀態只報警不脫扣；瞬動整定在"OFF"位置（大于50kA為"OFF"位置），表示該保護取消，脫扣器在整定過程中，一旦有故障信號則自動封鎖功能，進入故障處理狀態。控制器各種保護參數，不得交叉設定。對于重合閘的1Lc2設定值小于1Lc1?？刂破鲄?shù)全部整定好后，再按一次"清燈"鍵或斷電復位一次，使脫扣器處于運行狀態。
(2）控制器的試驗
控制器參數設定后，在斷路器投入運行前，可對控制器各種保護功能進行檢查：
a.將斷路器搖至"試驗"位置。
b.用"設定"鍵依次查看各種功能的設定值。
c.用"設定"、"+""-"調出一個模擬的試驗電流，注意不要貯存鎖定。
d.按"脫扣"或"不脫扣"鍵，按"脫扣"鍵時，試驗指示燈亮，相應的狀態指示燈閃爍，經動作時間后，斷路器斷開，顯示動作時間，同時故障指示燈和脫扣器指示燈亮；按"不脫扣"鍵，過程與按"脫扣"鍵相同，但斷路器不斷開，脫扣指示燈不亮。
e.過載試驗， 按 “設定” 鍵至延時狀態， 查看過載整定值， 然后至其他電流狀態， 按動 "+"、"-" 鍵， 調整電流至＞ 1.3lr1電流時， 按一下 “ 試驗” 鍵即可進入過載試驗狀態， 控制器按反時限規律延時動作， 并指示故障類別和試驗狀態。 其他特性試驗類
同， 試驗結束后， 按一下 “清燈 ” 鍵進入正常狀態， 同時必須按一下機械 復位” 方可閉合斷路器。
(3）控制器其它使用規則
控制器在整定， 檢查狀態1min 1均不按鍵， 則自動清鍵進入E常運行狀態， 同時一旦出現故障， 則自動封鎖鍵功能， 進入故障
處理狀態。 具有熱記憶功能的智能控制器， 進行電源特性試驗后， 必須等過載能量釋放結束后， 才能進行下一次試驗， 否則動作
時間將縮短。
a設定檢查－－控制器 “清燈” 后， 在無故障情況下， 連續按動 “設定” 鍵， 循環指示各種狀態和對應的設定電流和時間。 檢查完畢， 按一下 “清燈 ” 鍵， 1mi「1肉不按鍵自動進入E常工作狀態。
b電網運行電流和電壓檢查－－控制器 清燈 ” 后， 在無故障情況下連續 “ 選擇” 鍵， 循環指示各相運行電流和接地電流值， E
常顯示最大相電流。 如脫扣器帶電壓顯示模塊， 則電流顯示按 “ 選擇1” ，電壓顯示按 “ 選擇2” ，這時循環指示各線電壓， E常
顯示最大線電壓。 控制器 “清燈 ” 后， 按一下 “故障檢查” 鍵， 則顯示上次故障狀態和故障電流， 試驗或故障脫扣后按 “ 選擇” 鍵。 可循環指示試驗或故障電流或時間值。 試驗狀態不記憶。

C.復位一一在有輔助電源的情況下斷路器合閘前必須先按控制器 “清燈 ” 鍵， 使控制器進入正常狀態， 然后按一下機械鈕， 方可閉合斷路器。

1、電流時間顯示。
2、電流、時間單位顯示。
3、各項電流指示燈，正常運行狀態可循環顯示各項電流值，故障狀態或故障檢查狀態能循環顯示故障電流或時間值。
4、"▲""▼"鍵，整定電流值或時間值用。
5、"功能"鍵，用于選擇各項功能進行調節。
6、"確認"鍵，確認各項功能整定用。
7、"返回"鍵，退出在各個功能的設定。
8、"查詢"指示燈，指示燈，此燈亮?xí)r進入查詢功能。
9、"設置"指示燈，此燈亮?xí)r進入檢查或設定各種保護特性電流或時間。
10、"試驗"指示燈，此燈亮?xí)r進入 脫扣 試驗功能。
11、"貯存"指示燈，此燈亮下完成貯存整定值。
12、"故障""報警" ，此燈亮?xí)r斷路器進入故障、脫扣狀態。
13、控制器的額定電流值。
14、LCD界面顯示。
15、故障和報警復位鍵。
16、"故障/報警" LED：正常工作時，LED不點亮，故障跳閘時，紅色LED會快速閃爍，在出現報警紅色LED恒亮。
17、"正常" LED只要ST40-3通電且工作狀態正常，綠色LED始終閃爍。
18、通訊指示燈．通訊狀態指示如下：Profibus，無通訊時熄滅，通訊時恒亮。Modbus，無通訊時熄滅，通訊時間爍。DeviceNet，無通訊時閃爍，通訊時恒亮。
19、曲線LED：曲線內隱藏紅色LED指示燈，在故障跳閘時相應的LED燈問爍指示故障類型；在保護參數設置時，LED恒亮指示當前設定的項目。
20、測量：功能鍵1，切換到測量默認主題菜單（在密碼輸入界面下為"向左"鍵）。
21、設定：功能鍵2，切換到參數設定主題菜單（在密碼輸入界面下為"向右"鍵）。
22、保護：功能鍵3，切換到保護參數設定主題菜單。
23、信息：功能鍵4，切換到歷史記錄和維護主題菜單。
24、向上：在當前所用等級向上移動菜單內容，或向上改變選定參數。
25、向下：在當前所用等級向下移動菜單內容，或向下改變選定參數。
26、退出：退出當前所用等級進入上一級菜單，或取消當前參數的選定。
27、選擇：進入當前項目指向的下一級菜單 一，或進行當前參數的選定，存儲所作修改。
28、測試端口：前面板底部有一個16針測試端口可插入一 只插入式便攜電源箱或檢查單元。
